Jaki rodzaj złączek kolektorowych zastosować?

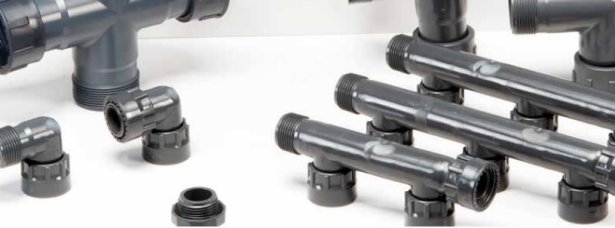

Złączki kolektorowe służą do połączenia ze sobą poszczególnych elektrozaworów w taki sposób aby zmieściły się w studzience. Prawidłowo zaplanowany kolektor umożliwia przepływ wody z niewielkimi stratami ciśnienia i jej dopływ do poszczególnych elektrozaworów. Złączki kolektorowe Rain są wykonane z wysokiej jakości tworzywa sztucznego odpornego na zniszczenia mechaniczne.

W zależności od rodzaju wyróżniamy:

- kolektory zespolone
- czwórniki kolektorowe
- trójniki kolektorowe
- kolana kolektorowej
- złączki kolektorowe proste

W zależności od ilości wielkości elektrozaworów należy dobrać odpowiednie złączki. Należy pamiętać również aby na początku przed elektrozaworami zaplanować miejsce na filtr dyskowy lub siatkowy, a także na końcu kolektora przewidzieć zawór odpowietrzający i końcówkę umożliwiającą podłączenie sprężarki.

Wśród złączek kolektorowych zespolonych wyróżniamy trzy rodzaje kolektorów:

-2 portowe
- 3 portowe
- 4 portowe

Są to złączki umożliwiające podłączenie wybranej liczby elektrozaworów za pomocą jednego elementu bez łączenia kolektora z kilku złączek. Złączki zespolone posiadają wiele zalet:

- ułatwia montaż, zmniejszając ilość skręcanych elementów
- zmniejszenie strat ciśnienia ze względu na mniejszą ilość połączeń
- zwiększenie szczelności
- prosta budowa
- prawidłowe odstępy między elektrozaworami
- umożliwia zmieszczenie większej ilości elektrozaworów w skrzynce

Złączki kolektorowe firmy Rain posiadają różne wielkości gwintów 1’, 1.1/2’ lub 2’. Maksymalne ciśnienie robocze wynosi 12 barów. Każdy gwint posiada okrągłą uszczelkę, która umożliwia podłączenie elektrozaworów bez dodatkowego uszczelniania, zapobiegając występowaniu ewentualnych przecieków.
